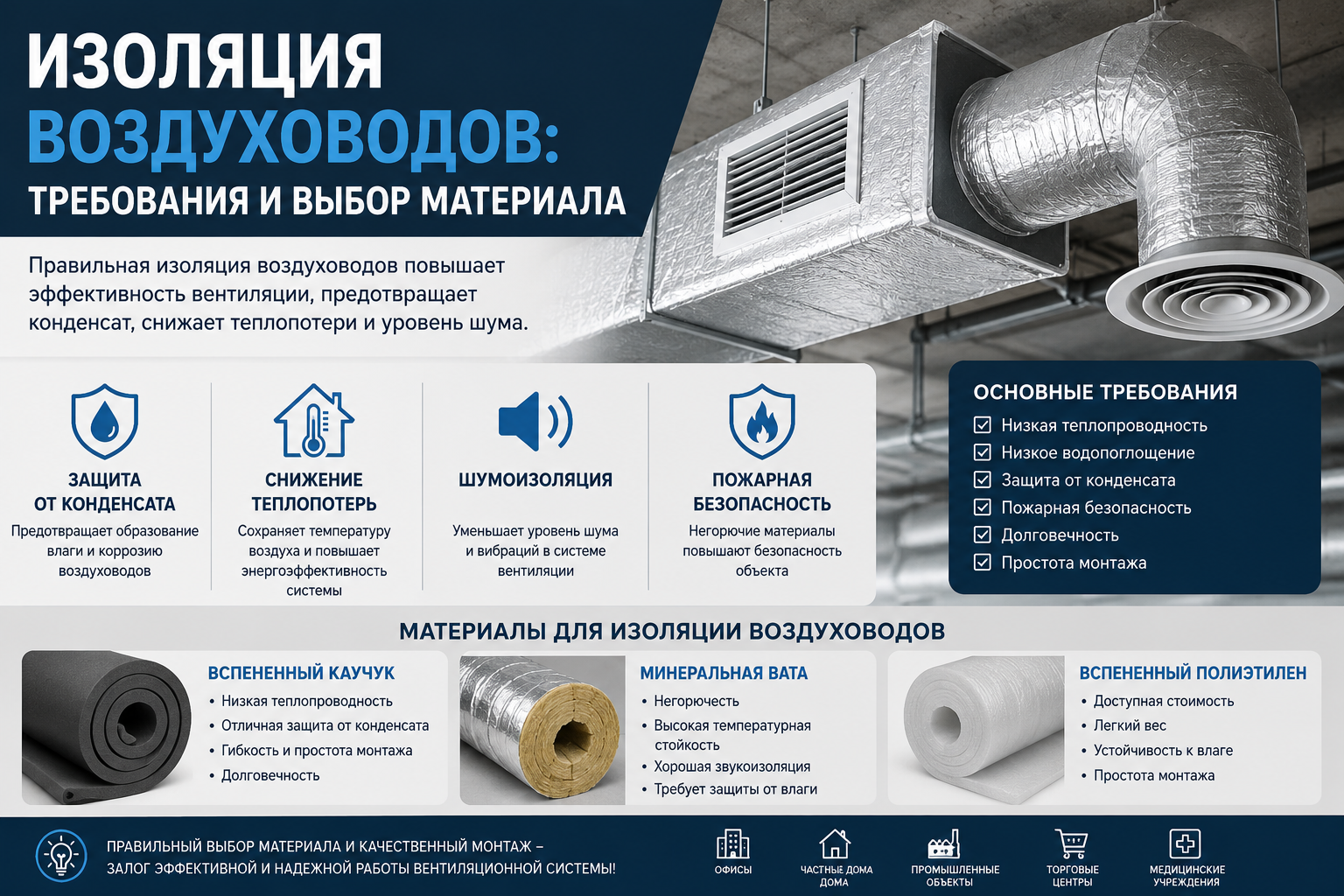

Изоляция воздуховодов: требования и выбор материала

Многие считают, что изоляция требуется только для воздуховодов, проходящих по улице. На практике необходимость в теплоизоляции возникает практически в любой вентиляционной системе.

Основные задачи изоляции воздуховодов:

• предотвращение образования конденсата;
• снижение теплопотерь в системах приточной вентиляции;
• защита от нагрева охлажденного воздуха в системах кондиционирования;
• уменьшение уровня шума и вибраций;
• защита воздуховодов от коррозии;
• повышение энергоэффективности здания;
• обеспечение пожарной безопасности.

Особенно важна изоляция для воздуховодов, проходящих через холодные чердаки, технические этажи, подвалы, неотапливаемые помещения и наружные участки зданий.

При выборе материала необходимо учитывать несколько ключевых параметров.

Низкая теплопроводность

Главная задача теплоизоляции — минимизировать теплообмен между воздухом внутри канала и окружающей средой. Чем ниже коэффициент теплопроводности материала, тем выше его эффективность.

Защита от конденсата

Если температура поверхности воздуховода становится ниже точки росы, на металле начинает образовываться влага. Конденсат приводит к появлению коррозии, повреждению отделки и развитию плесени.

Поэтому материал должен обладать низким водопоглощением и надежно препятствовать проникновению водяного пара.

Долговечность

Изоляция должна сохранять свои характеристики на протяжении всего срока эксплуатации вентиляционной системы без усадки, разрушения и потери теплоизоляционных свойств.

Пожарная безопасность

Для общественных, коммерческих и промышленных объектов особое значение имеет класс горючести материала. Во многих случаях применяются негорючие или трудногорючие изоляционные решения.

Простота монтажа

Качественная изоляция должна легко монтироваться на воздуховоды различной формы и обеспечивать герметичность всех стыков.

Сегодня на рынке представлено несколько основных видов материалов для теплоизоляции вентиляционных каналов.

Вспененный каучук

Один из самых востребованных материалов для изоляции воздуховодов.

Закрытая ячеистая структура обеспечивает:

• минимальное водопоглощение;
• эффективную защиту от конденсата;
• низкую теплопроводность;
• дополнительное шумопоглощение;
• длительный срок службы.

Материал выпускается в виде рулонов и листов различной толщины, что позволяет использовать его как на круглых, так и на прямоугольных воздуховодах.

Вспененный каучук особенно эффективен для систем кондиционирования, вентиляции и холодоснабжения.

Минеральная вата

Минераловатная изоляция широко применяется на крупных коммерческих и промышленных объектах.

Преимущества материала:

• негорючесть;
• высокая температурная стойкость;
• хорошие тепло- и звукоизоляционные характеристики.

Минеральная вата часто используется для воздуховодов, к которым предъявляются повышенные требования по пожарной безопасности.

Однако такой материал требует обязательной защиты от влаги и правильного монтажа пароизоляционного слоя.

Вспененный полиэтилен

Экономичное решение для небольших вентиляционных систем.

Материал отличается:

• малым весом;
• устойчивостью к влаге;
• простотой монтажа;
• доступной стоимостью.

Используется преимущественно в бытовых и небольших коммерческих объектах.

Для большинства вентиляционных систем применяются следующие значения:

• воздуховоды внутри помещений — 13–20 мм;
• воздуховоды на чердаке и технических этажах — 20–30 мм;
• наружные воздуховоды — 30–50 мм;
• воздуховоды систем холодоснабжения — по теплотехническому расчету.

Точный подбор толщины рекомендуется выполнять в соответствии с требованиями СП 61.13330 и условиями эксплуатации объекта.

При проектировании систем вентиляции и кондиционирования необходимо учитывать требования действующих нормативных документов. Правильно подобранная теплоизоляция позволяет обеспечить энергоэффективность системы, предотвратить образование конденсата и выполнить требования пожарной безопасности.

Основными нормативными документами являются:

• СП 60.13330 «Отопление, вентиляция и кондиционирование воздуха»;
• СП 61.13330 «Тепловая изоляция оборудования и трубопроводов»;
• СП 7.13130 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Согласно нормативам, теплоизоляция воздуховодов должна обеспечивать требуемое сопротивление теплопередаче, предотвращать выпадение конденсата на поверхности воздуховодов и сохранять свои характеристики на протяжении всего срока эксплуатации.

Для наружных и неотапливаемых зон толщина теплоизоляции определяется теплотехническим расчетом с учетом температуры транспортируемого воздуха, влажности окружающей среды и климатических условий региона.

Образование конденсата является одной из наиболее распространенных проблем в системах вентиляции и кондиционирования. Когда температура поверхности воздуховода становится ниже точки росы окружающего воздуха, на поверхности воздуховода начинает скапливаться влага.

Последствия могут быть серьезными:

• коррозия воздуховодов;
• повреждение отделочных материалов;
• появление плесени и грибка;
• снижение срока службы вентиляционной системы.

Для предотвращения конденсации рекомендуется использовать материалы с высокой пароизоляционной способностью и низким водопоглощением. Наиболее эффективным решением считаются теплоизоляционные материалы из вспененного каучука с закрытой ячеистой структурой, которые создают надежный барьер для водяного пара.

Технология монтажа теплоизоляции зависит от формы вентиляционных каналов.

Круглые воздуховоды являются наиболее простыми для утепления. Для них широко используются рулонные материалы из вспененного каучука и цилиндрическая теплоизоляция. Монтаж выполняется быстро, а количество стыков остается минимальным.

Прямоугольные воздуховоды требуют более тщательной подгонки материала. Особое внимание уделяется герметизации углов, стыков и соединительных элементов. При неправильном монтаже именно в этих местах чаще всего возникает образование конденсата и теплопотери.

Для воздуховодов сложной конфигурации наиболее удобным решением являются гибкие листовые материалы из вспененного каучука, которые позволяют качественно изолировать отводы, тройники и фасонные элементы.

При выборе теплоизоляции важно учитывать условия эксплуатации системы.

Для приточной вентиляции

Основной задачей становится сохранение температуры подаваемого воздуха. В большинстве случаев оптимальным решением является вспененный каучук или минераловатные материалы.

Для систем кондиционирования

Здесь главной проблемой становится образование конденсата. Наиболее эффективным материалом считается вспененный каучук благодаря высокой паронепроницаемости.

Для наружных воздуховодов

Необходима комплексная защита от влаги, ультрафиолета и механических воздействий. Обычно применяется многослойная система с дополнительным защитным покрытием.

Для промышленных объектов

Приоритетом становятся пожарная безопасность и долговечность. Чаще всего используются минераловатные материалы высокой плотности.

На общественных, административных, торговых и промышленных объектах к системам вентиляции часто предъявляются повышенные требования по пожарной безопасности.

В таких случаях помимо теплоизоляции применяется конструктивная огнезащита воздуховодов, которая позволяет увеличить предел огнестойкости вентиляционных каналов и предотвратить распространение огня через инженерные коммуникации.

Для решения подобных задач используются базальтовые огнезащитные материалы и специальные системы огнезащиты воздуховодов с пределом огнестойкости до EI 240.

Воздуховоды, расположенные на улице, подвергаются воздействию осадков, перепадов температур, ультрафиолетового излучения и механических нагрузок. Поэтому к их изоляции предъявляются повышенные требования.

Обычно применяется многослойная конструкция:

• теплоизоляционный слой;
• пароизоляционный барьер;
• защитное покрытие от ультрафиолета и атмосферных воздействий.

Для наружного применения широко используются материалы из вспененного каучука с дополнительным защитным покрытием либо минераловатные системы в металлической оболочке.

При отсутствии наружной защиты даже качественная теплоизоляция быстро теряет свои характеристики под воздействием влаги и солнечного излучения.

Даже качественный материал не обеспечит должного результата при неправильном монтаже.

Наиболее распространенные ошибки:

• недостаточная толщина изоляции;
• негерметичные стыки;
• отсутствие пароизоляции;
• применение материалов, не предназначенных для вентиляции;
• использование утеплителя без учета температуры и влажности эксплуатации.

Такие ошибки приводят к появлению конденсата, увеличению энергопотребления и сокращению срока службы системы.
